3层交换机做DPCP

发布时间：2019-08-18 09:20:55编辑：auto阅读（1798）

实验名称：3层交换机开启DHCP功能
实验目的：实现PC0-PC3均可以通过3层交换机DHCP功能获取IP

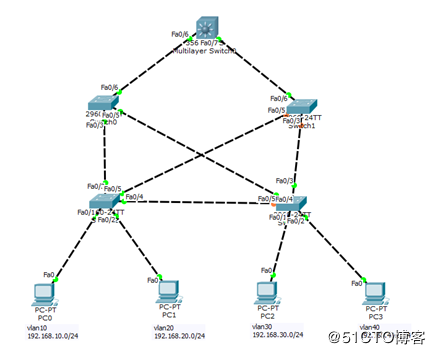

实现环境：


终端设备：
PC0：192.168.10.0/24 vlan10
PC1：192.168.20.0/24 vlan20
PC2：192.168.30.0/24 vlan30
PC3：192.168.40.0/24 vlan40

交换机：
SW2/SW3/SW0/SW1
多层交换机
MSW0

实验思路
交换机：
1为4台交换机创建VLAN10-40，并为其对应接口配置access或trunk链路
多层交换机
1开启路由转发功能
2为其配置与2层交换机连接端口的trunk链路
3创建对应的VLAN10-40
4在虚拟接口VLAN10-40中分别创建地址池（IP网段，网关，DNS）
5为虚拟接口VLAN10-40分别配置其对应的网关IP地址

实验步骤：
交换机配置
sw2
Switch>en
Switch#conf
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#vlan 40
Switch(config-vlan)#int f0/1
Switch(config-if)#sw mo ac
Switch(config-if)#sw ac vlan 10
Switch(config-if)#int f0/2
Switch(config-if)#sw mo ac
Switch(config-if)#sw ac vlan 20
Switch(config-if)#int range f0/3,f0/5,f0/4
Switch(config-if-range)#sw mo tr

Sw3

Switch>en
Switch#conf
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#vlan 40
Switch(config-vlan)#int f0/1
Switch(config-if)#sw mo ac
Switch(config-if)#sw ac vlan 30
Switch(config-if)#int f0/2
Switch(config-if)#sw mo ac
Switch(config-if)#sw ac vlan 40
Switch(config-if)#int range f0/3,f0/4,f0/5
Switch(config-if-range)#sw mo tr

SW0
Switch#en
Switch#conf
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#vlan 40
Switch(config-vlan)#int range f0/6,f0/3,f0/5
Switch(config-if-range)#sw mo tr

SW1
Switch>en
Switch#conf
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#vlan 40
Switch(config-vlan)#int range f0/6,f0/5,f0/3
Switch(config-if-range)#sw mo tr

多层交换机配置

创建VLAN10-40/开启路由转发功能/为下层端口配置trunk链路
Switch>en
Switch#conf
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#vlan 40
Switch(config-vlan)#exit
Switch(config)#ip routing
Switch(config)#int range f0/6,f0/7
Switch(config-if-range)#sw tr e d
Switch(config-if-range)#sw mo tr

配置VLAN10-40对应的DHCP地址池（IP，默认网关，DNS）
Switch(config)#ip dhcp pool vlan10
Switch(dhcp-config)#network 192.168.10.0 255.255.255.0
Switch(dhcp-config)#default-router 192.168.10.254
Switch(dhcp-config)#dns-server 8.8.8.8
Switch(dhcp-config)#e
Switch(config)#ip dhcp pool vlan20
Switch(dhcp-config)#network 192.168.20.0 255.255.255.0
Switch(dhcp-config)#default-router 192.168.20.254
Switch(dhcp-config)#dns-server 8.8.8.8
Switch(dhcp-config)#e
Switch(config)#ip dhcp pool vlan30
Switch(dhcp-config)#network 192.168.30.0 255.255.255.0
Switch(dhcp-config)#default-router 192.168.30.254
Switch(dhcp-config)#dns-server 8.8.8.8
Switch(dhcp-config)#e
Switch(config)#ip dhcp pool vlan40
Switch(dhcp-config)#network 192.168.40.0 255.255.255.0
Switch(dhcp-config)#default-router 192.168.40.254
Switch(dhcp-config)#dns-server 8.8.8.8
Switch(dhcp-config)#e
Switch(config)#service DHCP

虚拟接口VLAN配置对应网关地址
Switch(config)#int vlan 10
Switch(config-if)#ip add 192.168.10.254 255.255.255.0
Switch(config-if)#no shu
Switch(config-if)#int vlan 20
Switch(config-if)#ip add 192.168.20.254 255.255.255.0
Switch(config-if)#no shu
Switch(config-if)#int vlan 30
Switch(config-if)#ip add 192.168.30.254 255.255.255.0
Switch(config-if)#no shu
Switch(config-if)#int vlan 40
Switch(config-if)#ip add 192.168.40.254 255.255.255.0
Switch(config-if)#no shu
Switch(config-if)#
Switch(config-if)#end

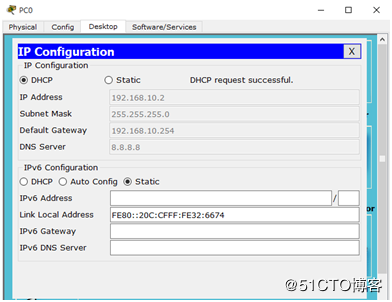

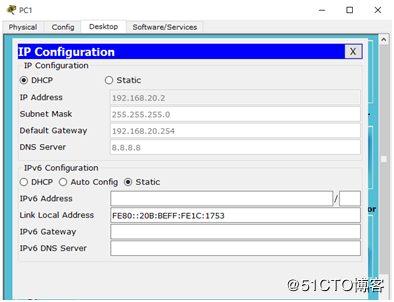

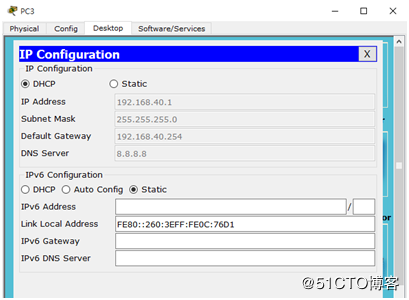

验证测试
PC0/PC1/PC2/PC3
