OCR使用深度学习识别图形验证码

发布时间：2025-03-25 14:00:06编辑：222阅读（1568）

确保已经安装好一个深度学习框架PyTorch

pip install torch torchvision -i https://mirrors.aliyun.com/pypi/simple

由于本节需要使用深度学习训练一个识别图形验证码的模型，因此还需要准备一些训练数据。训练数据又包含两部分，一部分是验证码图片，另一部分是验证码的真实标注。可以使用验证码生成器自行生成一些验证码，这样就同时有了验证码图片和标注数据。生成验证码图片需要用到一个叫做captcha的Python库，使用pip可以安装这个库，

pip install captcha




数据准备，第一步是生成随机的文本数据，第二步是根据生成的文本数据生成验证码图片。创建generate.py文件，其中定义了两个方法generate_captcha_text和generate_captcha_text_and_image, 分别用于完成这两步。

from captcha.image import ImageCaptcha
from PIL import Image
import random
import time
import setting
import os


def generate_captcha_text():
    """
    用于生成随机的文本数据
    :return:
    """
    captcha_text = []
    for i in range(setting.MAX_CAPTCHA):
        c = random.choice(setting.ALL_CHAR_SET)
        captcha_text.append(c)
    return ''.join(captcha_text)


def generate_captcha_text_and_image():
    """

    :return:
    """
    image = ImageCaptcha()
    captcha_text = generate_captcha_text()
    captcha_image = Image.open(image.generate(captcha_text))
    return captcha_text, captcha_image


if __name__ == '__main__':
    # count = 30000  # 生成验证码数
    count = 3000  # 验证集数量
    path = setting.EVAL_DATASET_PATH  # 验证模型保存路径
    # path = setting.EVAL_DATASET_PATH  # 验证码图片保存路径
    if not os.path.exists(path):
        os.makedirs(path)
    for i in range(count):
        now = str(int(time.time()))
        text, image = generate_captcha_text_and_image()
        filename = text + '_' + now + '.png'
        image.save(path + os.path.sep + filename)
        print('saved %d : %s' % (i + 1, filename))

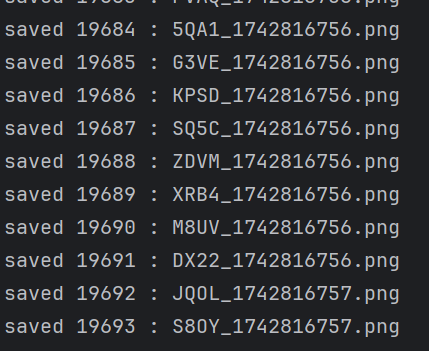

运行代码，如下

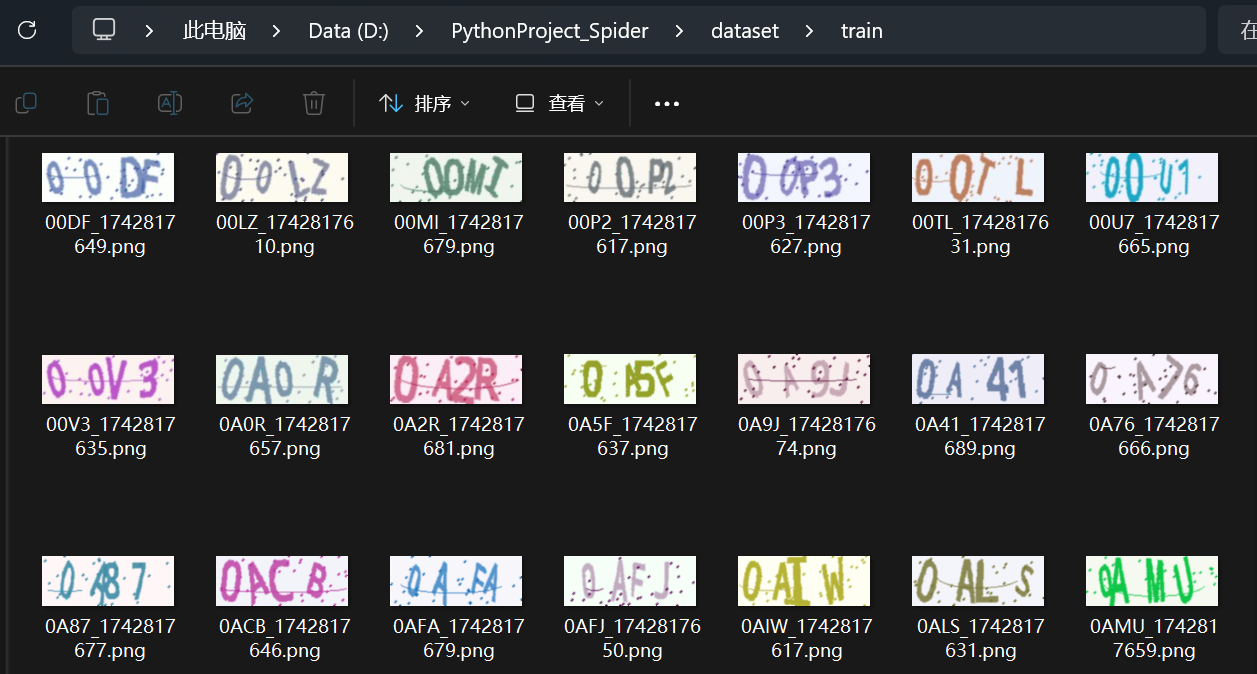

这里生成了非常多的验证码数据，标注结果直接写在文件名中，最终生成的训练集数据如图：

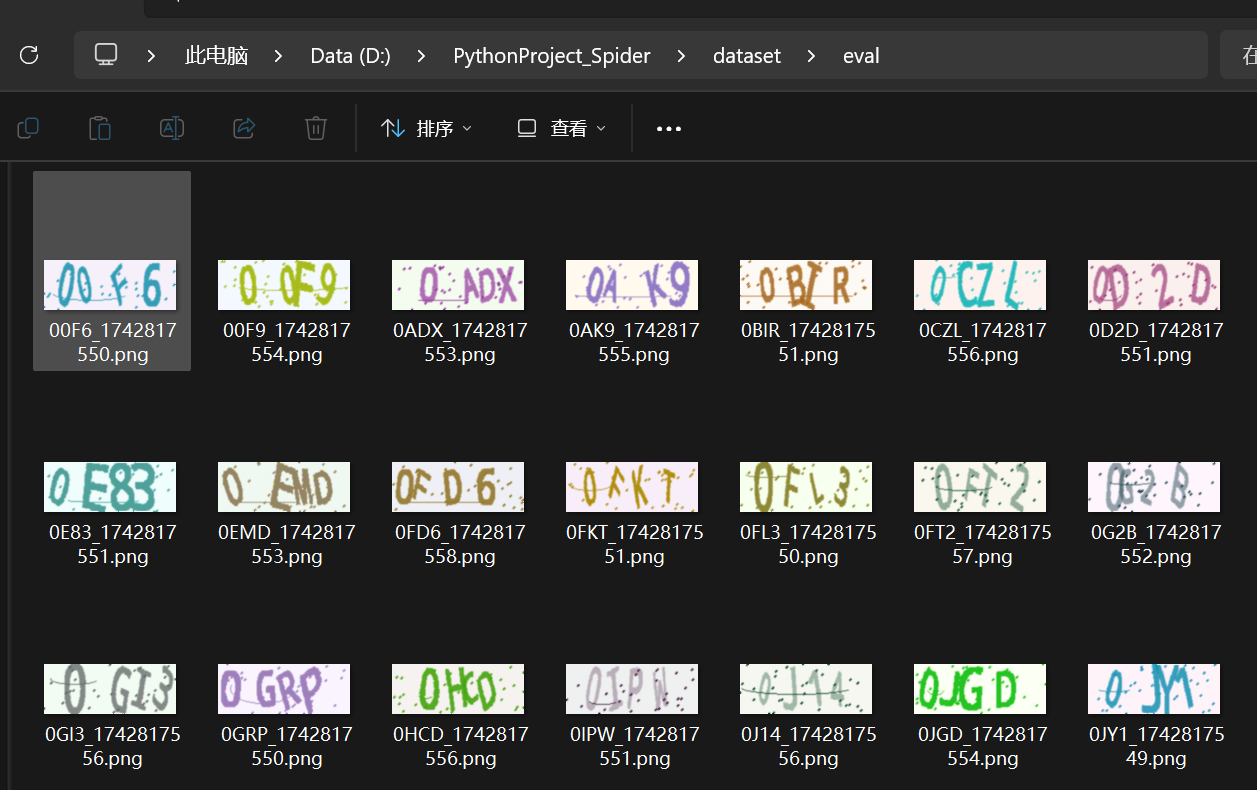

利用同样的方法，可以生成验证集，用于验证模型的训练效果。还是修改count变量和path变量

count = 3000  # 验证集数量

path = setting.EVAL_DATASET_PATH  # 验证模型保存路径

运行generate.py






数据都准备好后，就可以开始训练模型了。




3 模型训练

使用的深度学习模型是一个基本的CNN模型，模型定义在model.py文件里，代码如下：

import torch.nn as nn
import setting


# CNN Model (2 conv layer)
class CNN(nn.Module):
    def __init__(self):
        super(CNN, self).__init__()
        self.layer1 = nn.Sequential(
            nn.Conv2d(1, 32, kernel_size=3, padding=1),
            nn.BatchNorm2d(32),
            nn.Dropout(0.5),  # drop 50% of the neuron
            nn.ReLU(),
            nn.MaxPool2d(2))
        self.layer2 = nn.Sequential(
            nn.Conv2d(32, 64, kernel_size=3, padding=1),
            nn.BatchNorm2d(64),
            nn.Dropout(0.5),  # drop 50% of the neuron
            nn.ReLU(),
            nn.MaxPool2d(2))
        self.layer3 = nn.Sequential(
            nn.Conv2d(64, 64, kernel_size=3, padding=1),
            nn.BatchNorm2d(64),
            nn.Dropout(0.5),  # drop 50% of the neuron
            nn.ReLU(),
            nn.MaxPool2d(2))
        self.fc = nn.Sequential(
            nn.Linear((setting.IMAGE_WIDTH // 8) * (setting.IMAGE_HEIGHT // 8) * 64, 1024),
            nn.Dropout(0.5),  # drop 50% of the neuron
            nn.ReLU())
        self.rfc = nn.Sequential(
            nn.Linear(1024, setting.MAX_CAPTCHA * setting.ALL_CHAR_SET_LEN),
        )

    def forward(self, x):
        out = self.layer1(x)
        out = self.layer2(out)
        out = self.layer3(out)
        out = out.view(out.size(0), -1)
        out = self.fc(out)
        out = self.rfc(out)
        return out

可以看到这里定义了三层，每层都是Conv2d(卷积)、BatchNorm2d(批标准化)、Dropout(随机失活)、ReLU(激活函数)和MaxPool2d(池化)的组合，经过这三层处理后，由一个全连接网络层输出最终的结果，用于计算模型的最终损失。


模型的训练过程定义在train.py文件中，整个训练逻辑是这样的：

1 引入定义好的模型，即model.py文件，对模型进行初始化；

2 定义损失函数loss；

3 定义优化器optimizer;

4 加载数据，一般包括训练集数据和验证集数据；

5 执行训练，这个过程包括反向求导、模型权重更新；

6 在执行完特定的训练步数后，验证和保存模型。

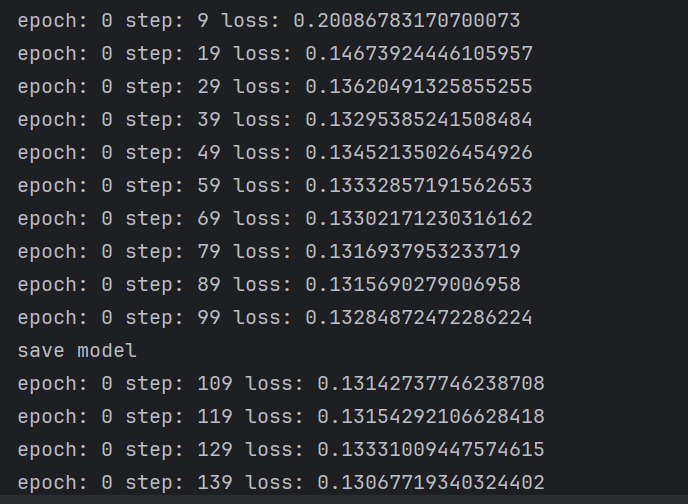

了解了基本逻辑之后，就可以尝试用现有的数据训练一个深度学习模型了。运行train.py文件，结果如下



可以看到，训练过程中模型的损失在不断降低，说明模型在不断地学习和优化，同时每训练完一个轮次后都后执行一次模型验证。由于在训练模型时没有使用验证集数据，所以用验证集数据来验证是可以得到模型的真实正确率的，是更为科学的。经过一段时间的训练，模型的损失趋近于0，训练的正确率在不断提升，验证的正确率能达到96%以上，最后可以在本地看到一个best_model.pkl文件，这便是我们想要的模型。




4 测试 在dataset文件夹下面创建一个predict文件夹，在里面生成几张图片验证码进去，后在predict.py文件中加载上面得到的模型best_model.pkl,关键代码如下：

cnn.load_state_dict(torch.load('best_model.pkl'))

并根据加载的模型对定义的CNN模型的权重进行初始化，整个模型加载完毕后，就和刚才训练时一样强大，拥有识别图形验证码的能力。

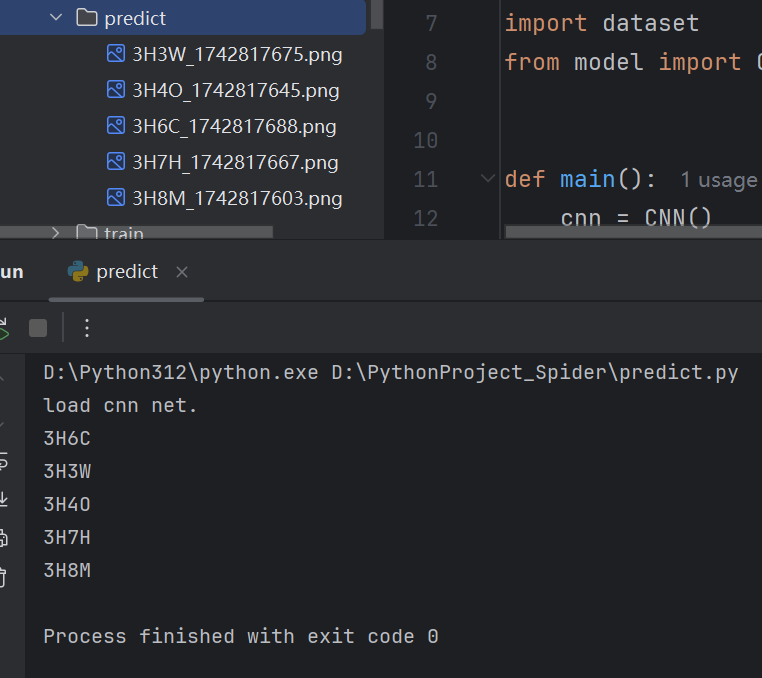

运行predict.py文件

可以看到输出结果如下：



识别成功，这样就成功训练出了一个识别图形验证码的深度学习模型。

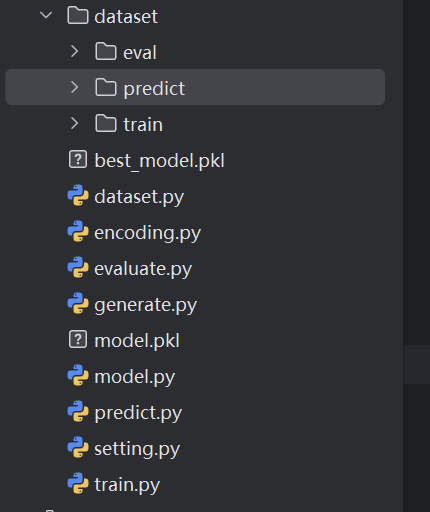

完整代码架构文件如下：



dataset.py，代码如下:

# -*- coding: UTF-8 -*-
import os
from torch.utils.data import DataLoader, Dataset
import torchvision.transforms as transforms
from PIL import Image
import encoding as ohe
import setting


class mydataset(Dataset):

    def __init__(self, folder, transform=None):
        self.train_image_file_paths = [os.path.join(folder, image_file) for image_file in os.listdir(folder)]
        self.transform = transform

    def __len__(self):
        return len(self.train_image_file_paths)

    def __getitem__(self, idx):
        image_root = self.train_image_file_paths[idx]
        image_name = image_root.split(os.path.sep)[-1]
        image = Image.open(image_root)
        if self.transform is not None:
            image = self.transform(image)
        label = ohe.encode(image_name.split('_')[0])
        return image, label


transform = transforms.Compose([
    # transforms.ColorJitter(),
    transforms.Grayscale(),
    transforms.ToTensor(),
    # transforms.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])
])


def get_train_data_loader():
    dataset = mydataset(setting.TRAIN_DATASET_PATH, transform=transform)
    return DataLoader(dataset, batch_size=64, shuffle=True)


def get_eval_data_loader():
    dataset = mydataset(setting.EVAL_DATASET_PATH, transform=transform)
    return DataLoader(dataset, batch_size=1, shuffle=True)


def get_predict_data_loader():
    dataset = mydataset(setting.PREDICT_DATASET_PATH, transform=transform)
    return DataLoader(dataset, batch_size=1, shuffle=True)

encoding.py 代码如下

import numpy as np
import setting


def encode(text):
    vector = np.zeros(setting.ALL_CHAR_SET_LEN * setting.MAX_CAPTCHA, dtype=float)

    def char2pos(c):
        if c == '_':
            k = 62
            return k
        k = ord(c) - 48
        if k > 9:
            k = ord(c) - 65 + 10
            if k > 35:
                k = ord(c) - 97 + 26 + 10
                if k > 61:
                    raise ValueError('error')
        return k

    for i, c in enumerate(text):
        idx = i * setting.ALL_CHAR_SET_LEN + char2pos(c)
        vector[idx] = 1.0
    return vector


def decode(vec):
    char_pos = vec.nonzero()[0]
    text = []
    for i, c in enumerate(char_pos):
        char_at_pos = i  # c/63
        char_idx = c % setting.ALL_CHAR_SET_LEN
        if char_idx < 10:
            char_code = char_idx + ord('0')
        elif char_idx < 36:
            char_code = char_idx - 10 + ord('A')
        elif char_idx < 62:
            char_code = char_idx - 36 + ord('a')
        elif char_idx == 62:
            char_code = ord('_')
        else:
            raise ValueError('error')
        text.append(chr(char_code))
    return "".join(text)


if __name__ == '__main__':
    e = encode("BK7H")
    print(decode(e))

evaluate.py 代码如下：

import numpy as np
import torch
from torch.autograd import Variable
import setting
import dataset
from model import CNN
import encoding


def main():
    cnn = CNN()
    cnn.eval()
    cnn.load_state_dict(torch.load('model.pkl'))
    print("load cnn net.")

    eval_dataloader = dataset.get_eval_data_loader()

    correct = 0
    total = 0
    for i, (images, labels) in enumerate(eval_dataloader):
        image = images
        vimage = Variable(image)
        predict_label = cnn(vimage)

        c0 = setting.ALL_CHAR_SET[np.argmax(
            predict_label[0, 0:setting.ALL_CHAR_SET_LEN].data.numpy())]
        c1 = setting.ALL_CHAR_SET[np.argmax(
            predict_label[0, setting.ALL_CHAR_SET_LEN:2 * setting.ALL_CHAR_SET_LEN].data.numpy())]
        c2 = setting.ALL_CHAR_SET[np.argmax(
            predict_label[0, 2 * setting.ALL_CHAR_SET_LEN:3 * setting.ALL_CHAR_SET_LEN].data.numpy())]
        c3 = setting.ALL_CHAR_SET[np.argmax(
            predict_label[0, 3 * setting.ALL_CHAR_SET_LEN:4 * setting.ALL_CHAR_SET_LEN].data.numpy())]
        predict_label = '%s%s%s%s' % (c0, c1, c2, c3)
        true_label = encoding.decode(labels.numpy()[0])
        total += labels.size(0)
        if (predict_label == true_label):
            correct += 1
        if (total % 200 == 0):
            print('Test Accuracy of the model on the %d eval images: %f %%' %
                  (total, 100 * correct / total))
    print('Test Accuracy of the model on the %d eval images: %f %%' %
          (total, 100 * correct / total))
    return correct / total


if __name__ == '__main__':
    main()

generate.py 代码如下

from captcha.image import ImageCaptcha
from PIL import Image
import random
import time
import setting
import os


def generate_captcha_text():
    """
    用于生成随机的文本数据
    :return:
    """
    captcha_text = []
    for i in range(setting.MAX_CAPTCHA):
        c = random.choice(setting.ALL_CHAR_SET)
        captcha_text.append(c)
    return ''.join(captcha_text)


def generate_captcha_text_and_image():
    """

    :return:
    """
    image = ImageCaptcha()
    captcha_text = generate_captcha_text()
    captcha_image = Image.open(image.generate(captcha_text))
    return captcha_text, captcha_image


if __name__ == '__main__':
    count = 30000  # 生成验证码数
    # count = 3000  # 验证集数量
    # path = setting.EVAL_DATASET_PATH  # 验证模型保存路径
    path = setting.TRAIN_DATASET_PATH  # 验证码图片保存路径
    if not os.path.exists(path):
        os.makedirs(path)
    for i in range(count):
        now = str(int(time.time()))
        text, image = generate_captcha_text_and_image()
        filename = text + '_' + now + '.png'
        image.save(path + os.path.sep + filename)
        print('saved %d : %s' % (i + 1, filename))

model.py 代码如下：

# -*- coding: UTF-8 -*-
import torch.nn as nn
import setting


# CNN Model (2 conv layer)
class CNN(nn.Module):
    def __init__(self):
        super(CNN, self).__init__()
        self.layer1 = nn.Sequential(
            nn.Conv2d(1, 32, kernel_size=3, padding=1),
            nn.BatchNorm2d(32),
            nn.Dropout(0.5),  # drop 50% of the neuron
            nn.ReLU(),
            nn.MaxPool2d(2))
        self.layer2 = nn.Sequential(
            nn.Conv2d(32, 64, kernel_size=3, padding=1),
            nn.BatchNorm2d(64),
            nn.Dropout(0.5),  # drop 50% of the neuron
            nn.ReLU(),
            nn.MaxPool2d(2))
        self.layer3 = nn.Sequential(
            nn.Conv2d(64, 64, kernel_size=3, padding=1),
            nn.BatchNorm2d(64),
            nn.Dropout(0.5),  # drop 50% of the neuron
            nn.ReLU(),
            nn.MaxPool2d(2))
        self.fc = nn.Sequential(
            nn.Linear((setting.IMAGE_WIDTH // 8) * (setting.IMAGE_HEIGHT // 8) * 64, 1024),
            nn.Dropout(0.5),  # drop 50% of the neuron
            nn.ReLU())
        self.rfc = nn.Sequential(
            nn.Linear(1024, setting.MAX_CAPTCHA * setting.ALL_CHAR_SET_LEN),
        )

    def forward(self, x):
        out = self.layer1(x)
        out = self.layer2(out)
        out = self.layer3(out)
        out = out.view(out.size(0), -1)
        out = self.fc(out)
        out = self.rfc(out)
        return out

predict.py 代码如下：

# -*- coding: UTF-8 -*-
import numpy as np
import torch
from torch.autograd import Variable
import setting
import dataset
from model import CNN


def main():
    cnn = CNN()
    cnn.eval()
    cnn.load_state_dict(torch.load('best_model.pkl'))
    print("load cnn net.")

    predict_dataloader = dataset.get_predict_data_loader()

    for i, (images, labels) in enumerate(predict_dataloader):
        image = images
        vimage = Variable(image)
        predict_label = cnn(vimage)

        c0 = setting.ALL_CHAR_SET[np.argmax(predict_label[0, 0:setting.ALL_CHAR_SET_LEN].data.numpy())]
        c1 = setting.ALL_CHAR_SET[np.argmax(
            predict_label[0, setting.ALL_CHAR_SET_LEN:2 * setting.ALL_CHAR_SET_LEN].data.numpy())]
        c2 = setting.ALL_CHAR_SET[np.argmax(
            predict_label[0, 2 * setting.ALL_CHAR_SET_LEN:3 * setting.ALL_CHAR_SET_LEN].data.numpy())]
        c3 = setting.ALL_CHAR_SET[np.argmax(
            predict_label[0, 3 * setting.ALL_CHAR_SET_LEN:4 * setting.ALL_CHAR_SET_LEN].data.numpy())]

        c = '%s%s%s%s' % (c0, c1, c2, c3)
        print(c)


if __name__ == '__main__':
    main()

setting.py 代码如下：

import os

# 验证码中的字符
# string.digits + string.ascii_uppercase
NUMBER = ['0', '1', '2', '3', '4', '5', '6', '7', '8', '9']
ALPHABET = ['A', 'B', 'C', 'D', 'E', 'F', 'G', 'H', 'I', 'J', 'K', 'L', 'M', 'N', 'O', 'P', 'Q', 'R', 'S', 'T', 'U',
            'V', 'W', 'X', 'Y', 'Z']

ALL_CHAR_SET = NUMBER + ALPHABET
ALL_CHAR_SET_LEN = len(ALL_CHAR_SET)
MAX_CAPTCHA = 4

# 图像大小
IMAGE_HEIGHT = 60
IMAGE_WIDTH = 160

# 训练数据集所在的路径，数据用于模型的训练。
TRAIN_DATASET_PATH = 'dataset' + os.path.sep + 'train'

# 验证集所在的路径，一般在训练过程中或者训练完毕后用到，可用于验证模型的训练成果。
EVAL_DATASET_PATH = 'dataset' + os.path.sep + 'eval'

# 推理集，一般在训练完毕后用到，可用于模型推理和测试。
PREDICT_DATASET_PATH = 'dataset' + os.path.sep + 'predict'

train.py 代码如下

# -*- coding: UTF-8 -*-
import torch
import torch.nn as nn
from torch.autograd import Variable
import dataset
from model import CNN
from evaluate import main as evaluate

num_epochs = 30
batch_size = 100
learning_rate = 0.001


def main():
    cnn = CNN()
    cnn.train()

    criterion = nn.MultiLabelSoftMarginLoss()
    optimizer = torch.optim.Adam(cnn.parameters(), lr=learning_rate)
    max_eval_acc = -1

    train_dataloader = dataset.get_train_data_loader()
    for epoch in range(num_epochs):
        for i, (images, labels) in enumerate(train_dataloader):
            images = Variable(images)
            labels = Variable(labels.float())
            predict_labels = cnn(images)
            loss = criterion(predict_labels, labels)
            optimizer.zero_grad()
            loss.backward()
            optimizer.step()
            if (i + 1) % 10 == 0:
                print("epoch:", epoch, "step:", i, "loss:", loss.item())
            if (i + 1) % 100 == 0:
                # current is model.pkl
                torch.save(cnn.state_dict(), "./model.pkl")
                print("save model")
        print("epoch:", epoch, "step:", i, "loss:", loss.item())
        eval_acc = evaluate()
        if eval_acc > max_eval_acc:
            # best model save as best_model.pkl
            torch.save(cnn.state_dict(), "./best_model.pkl")
            print("save best model")
    torch.save(cnn.state_dict(), "./model.pkl")
    print("save last model")


if __name__ == '__main__':
    main()

总结：介绍了利用深度学习模型识别图形验证码的整体流程，最终成功训练出模型，并得到了一个深度学习模型文件。往这个模型中输入一张图形验证码，它便会预测出其中额文本内容。由于各个环节使用的验证码都是由captcha库生成的，验证码风格也都是事先设定好的，所以模型的识别正确率会比较高。但如果输入其他类型的验证码，例如文本形状，文本数量，干扰线样式的不同，模型识别的正确率可能并不理想。为了让模型能够识别更多的验证码，可以多生成一些不同风格的验证码来训练模型，这样得到的模型会更加壮大。

当前模型的预测过程是通过命令行执行的，这在实际使用时可能并不方便。可以考虑将预测过程对接API服务器，例如Flask，Django,FastAPI等，把预测过程实现为一个支持post请求的API，这个API可以接受一张验证码图片，并返回验证码的文本信息，这样会使模型更加方便易用。

关键字：
