GNS3 使用教程（一）

发布时间：2019-09-14 09:49:50编辑：auto阅读（3071）

    安装版本 GNS3-0.8.6

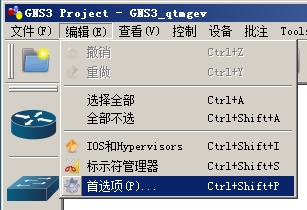

    安装完成后，首先设置“首选项”

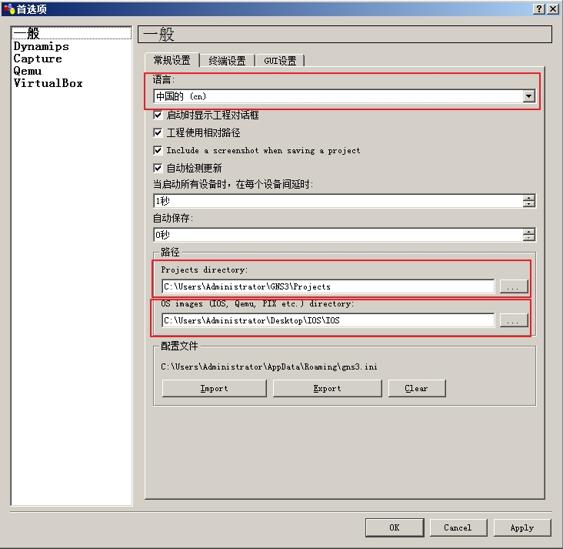

    可以设置语言，项目的保存路径，IOS镜像位置等设置。

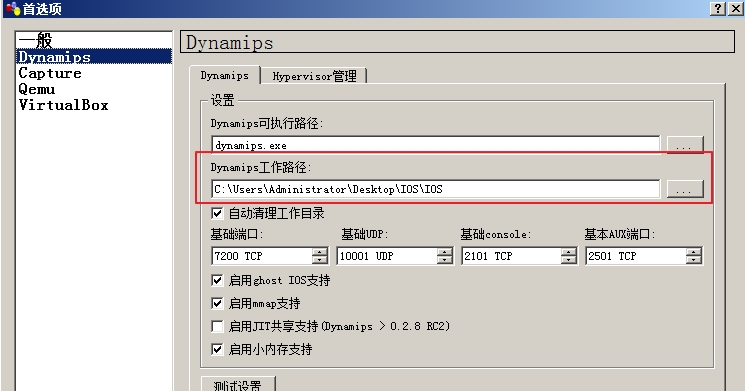

    设置Dynamips 保存工作的路径




    左侧交换机图标 -- 列表中的交换机多为模拟交换机，可以直接使用。




    左侧路由器图标 -- 所有的路由器都是灰色的，需要手动的添加才能使用。




    添加路由器方法：



    编辑 -- IOS 和 Hypervisors

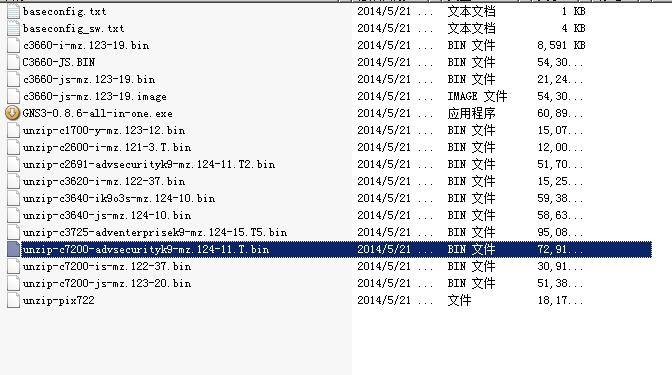

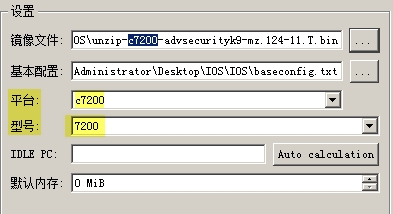

    选择路由器平台系列 及 型号，在点击auto calculation，计算路由器Idle值

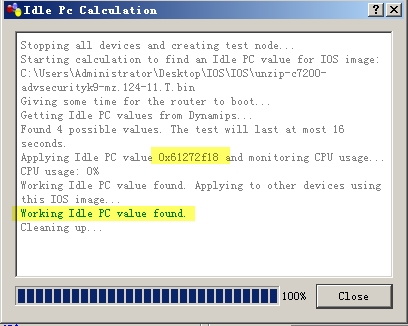

    计算成功

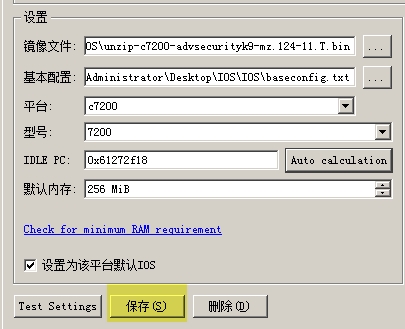

    保存设置

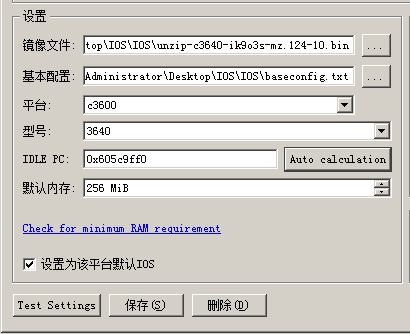

    再添加3640系列路由器，如下图设置。




    可以看到7200 和 3600 路由器图标已经变成可以使用的状态。
